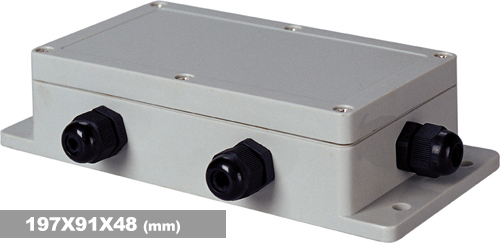

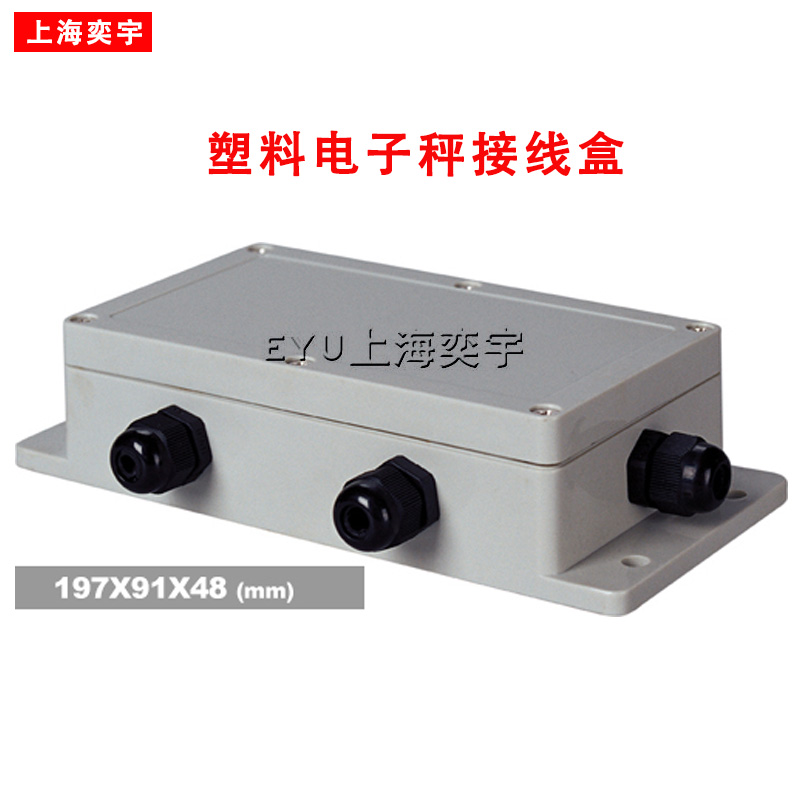

塑料接線盒適用電阻應變片式傳感器，傳感器的阻抗為350-800Ω，激勵電壓為5-15VDC(TVS管Umax=18V)

塑料接線盒接線盒基本功能：

并聯式、串聯式可選，并聯式為JXH-xB，

串聯式為JXH-xC（x為可連的傳感器的只數）

四線、六線、八線三種規格可選

采用高精度電位器

接線方式為壓接、焊接可選（并聯式）

配有TVS管（18V）防浪涌沖擊（并聯式）

10線接線盒可定制

塑料接線盒接線盒調整范圍

以350Ω?jìng)鞲衅鳛槔捍?lián)式約為5%

并聯式約為3%

以700Ω?jìng)鞲衅鳛槔捍?lián)式約為3%

并聯式約為2%

并聯式接線盒使用說明

概述

   本接線盒采用并聯調整電位器的方式來修正四角誤差。采用200KΩ高精度電位器（20圈）。接線方式為壓接、焊接可選。供橋電源和信號上各并聯一個18V的TVS管防浪涌沖擊（如供橋電壓大于15V請拆去這兩個TVS管）。

預調

在不接傳感器的情況下，把儀表的供橋電源接到OUT接線端子的IN+和IN-上，打開儀表電源。

用數字式萬用表電壓檔測量其他接線端子的IN+和IN-的電壓，通過調節相對應的電位器（例如測A接線端子時調節Ar電位器），把它們的電壓都調為Us。

Us = U0（10+R）/（15+R）

U0為供橋電壓，R為調節后電位器的電阻值（KΩ）。

接線

   E+表示供橋正；E-表示供橋負；IN+表示信號正；IN-表示信號負；  接屏蔽線的屏蔽層。A、B、C、D、E、F、G、H接線端子接傳感器，OUT接線端子接儀表。

修正四角誤差

Xr電位器對應的是X接線端子所連的傳感器（X為A、B、C、D、E、F、G、H）。順時針調節電位器，則電位器的電阻值變大，所對應的傳感器所占的比重也變大。逆時針調節電位器，則電位器的電阻值變小，所對應的傳感器所占的比重也變小。請注意：電位器調節的比例是非線性的，當電位器接近0Ω時調節的比例較大，接近200KΩ時調節比例較小。如一樣都調一圈（10KΩ），接近0Ω時可能會調千分之七左右，而接近200KΩ時可能不到千分之一。
